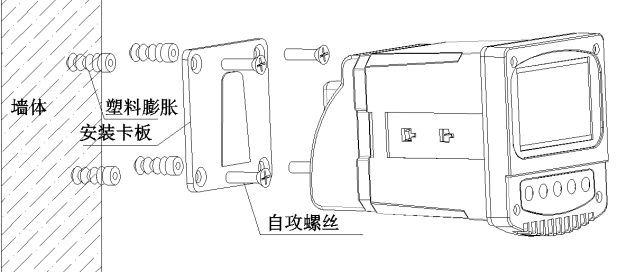

屏幕尺寸:3.2英寸LCD显示 外壳材质:ABS 安装方式:壁挂兼盘装 外形尺寸:107*98*140mm
开口尺寸:92*92mm(盘装)功 率:≤3W 供 电:220VAC/24VDC 输出信号:2路 4-20mA、RS485、开关量、清洗触点等
仪表后接线板

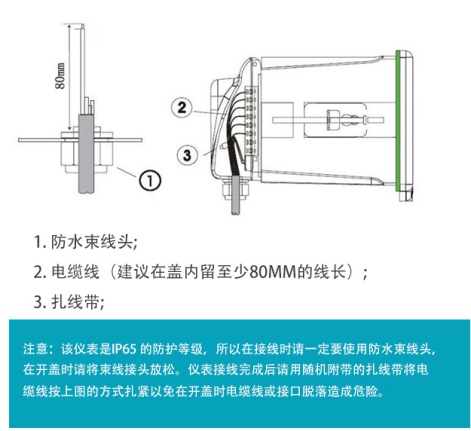

接线说明:
1、K1NC 报警值一常闭触点2、K1COM 报警值一公共端触点3、K1NO 报警值一常开触点4、K2NC 报警值一常闭触点5、K2COM 报警值一公共端触点6、K2NO 报警值一常开触点
7、清洗触点8、清洗触点9、220VAC火线/24VDC+/12VDC+(请注意仪表供电电源)10、零线/24VDC-/12VDC-(请注意仪表供电电源)11、红(24+)12、黑(24-)13、黄(485A)
14、白(485B)15、1路电流输出信号+16、1路电流输出信号-17、2路电流输出信号+18、2路电流输出信号-19、485A(选配)20、485B(选配)
